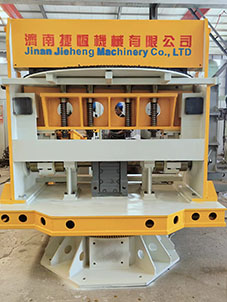

Máy cắt lắc

Thành phần cấu trúc
Khung: Thường được làm bằng sắt gang hoặc cấu trúc thép hàn cao, nó có độ cứng và ổn định tốt. Nó có thể chịu được lực tác động rất lớn trong quá trình cắt, đảm bảo rằng thiết bị sẽ không biến dạng hoặc rung trong quá trình hoạt động và cung cấp hỗ trợ đáng tin cậy cho các thành phần khác.
Cơ chế xoay tay: Nó là một thành phần chuyển động quan trọng của máy cắt con lắc, thường bao gồm một động cơ, bộ giảm tốc độ, cơ chế liên kết quây, v.v ... Động cơ truyền sức mạnh đến cơ chế liên kết tay quay thông qua bộ giảm tốc độ, đẩy cánh tay xoay sang xoay qua lại, do đó thực hiện các hành động mở và đóng. Góc xoay và tần số của cánh tay xoay có thể được điều chỉnh theo các yêu cầu của quá trình cắt.
Thiết bị kéo: bao gồm các lưỡi trên và dưới, lưỡi dao thường được làm bằng thép hợp kim hiệu suất cao hoặc cacbua xi măng, có độ sắc nét, khả năng chống mài mòn, cường độ cao, v.v. Nó có thể đảm bảo chất lượng cắt tốt và độ chính xác trong quá trình cắt dài hạn. Độ thanh thải giữa các lưỡi có thể được điều chỉnh theo độ dày của tấm để đảm bảo hiệu ứng cắt tốt nhất.
Hệ thống truyền dẫn: Chịu trách nhiệm truyền năng lượng từ động cơ sang cơ chế cánh tay và cơ chế cho ăn, bao gồm các thành phần truyền như bánh răng, chuỗi và thắt lưng. Hệ thống truyền tải có những ưu điểm của hiệu quả truyền cao, độ chính xác cao và độ tin cậy mạnh mẽ, có thể đảm bảo hoạt động đồng bộ của tất cả các thành phần của thiết bị.
Hệ thống điều khiển: Một hệ thống điều khiển số tiên tiến, chẳng hạn như PLC (bộ điều khiển logic lập trình) hoặc máy tính công nghiệp, được áp dụng để kiểm soát chính xác quá trình vận hành của thiết bị. Người vận hành có thể đặt các tham số như độ dài, số lượng và tốc độ cắt qua màn hình cảm ứng hoặc bảng điều khiển. Hệ thống điều khiển có thể giám sát trạng thái hoạt động của thiết bị trong thời gian thực và thực hiện các điều chỉnh và tối ưu hóa tự động để đảm bảo hoạt động ổn định của thiết bị và chất lượng cắt.
Quá trình làm việc
Tấm được chuyển đến vị trí cắt của máy cắt con lắc bằng cơ chế cho ăn. Hệ thống điều khiển điều khiển cơ chế cánh tay xoay để điều khiển thiết bị kéo để thực hiện cắt xoay theo các tham số đặt trước. Trong quá trình cắt, lưỡi trên và dưới hợp tác với nhau để cắt tấm. Sau khi hoàn thành việc cắt, cơ chế cánh tay quay trở lại vị trí ban đầu và chờ lệnh cắt tiếp theo. Đồng thời, cơ chế cho ăn tiếp tục chuyển tấm về phía trước cho lần cắt tiếp theo. Theo cách này, quá trình xử lý cắt liên tục của tấm được thực hiện thông qua các chu kỳ lặp đi lặp lại.
Lợi thế hiệu suất
Độ chính xác cắt cao: Thông qua hệ thống điều khiển chính xác và cấu trúc cơ học chính xác, có thể đạt được sự cắt chính xác cao. Lỗi của kích thước cắt có thể được kiểm soát trong một phạm vi rất nhỏ, đáp ứng nhu cầu xử lý tấm có độ chính xác cao khác nhau.
Tốc độ cắt nhanh: Cơ chế cánh tay xoay của máy cắt con lắc áp dụng một phương pháp truyền hiệu quả, có thể đạt được sự thay đổi nhanh chóng, do đó làm tăng tốc độ cắt và cải thiện hiệu quả sản xuất.
Khả năng thích ứng mạnh mẽ: Nó có thể thích nghi với sự cắt các tấm với độ dày, vật liệu và chiều rộng khác nhau. Bằng cách điều chỉnh các tham số như giải phóng mặt bằng lưỡi, góc xoay và tần số của cánh tay xoay, nó có thể đáp ứng các yêu cầu quá trình cắt khác nhau khác nhau.
Tính ổn định tốt: Khung và các thành phần khác nhau của thiết bị có độ cứng và ổn định tốt. Trong quá trình hoạt động tốc độ cao lâu dài, nó có thể duy trì hiệu suất ổn định, giảm tỷ lệ thất bại của thiết bị và cải thiện tính liên tục của sản xuất.
